Das Tisch-Planetarium

Astronomie für Zuhause ...

Vor Jahrzehnten gab es mal einen Kosmos-"Planetenzeiger" im Kinderzimmer der frühen 60er Jahre - und der hatte rein gar nichts mit drehbaren Sternkarten oder ähnlichem zu tun, was es vielleicht heute noch zu kaufen gibt. Dieser Zeiger hatte eine Platte in der Ebene der Ekliptik, wo der interessierte Himmelsbeobachter Nadeln einstecken konnte, die die Postion der Planeten markierte. Und - man wird es wahrscheinlich nie mehr vergessen - wenn man dann den Wecker gestellt hatte und schließlich genau zur vorher bestimmten Zeit mitten in der Nacht den gesuchten Planeten und vielleicht auch erwartete benachbarte Sternbilder erstmalig im Zentrum seiner Nadelposition beobachten konnte ...

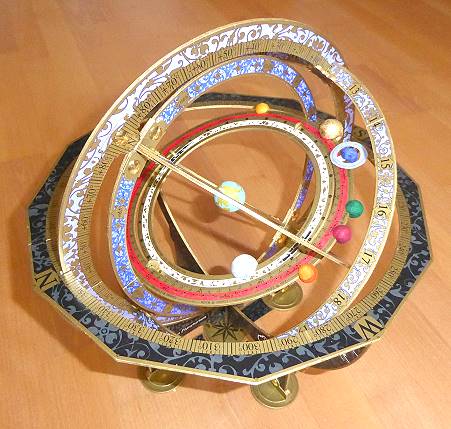

Die Armillarsphäre: Neuer Blickfang im Modellkeller ...An all das musste der Verfasser denken, als er - natürlich auch in seiner Eigenschaft als begeisterter Kartonmodellbauer - das Tisch-Planetarium von AstroMedia orderte. Einige Stunden Bastelarbeit lagen nun vor ihm und das Ergebnis überzeugte: Ein Anschaungsmodell war entstanden, das sehr viel besser als so viele frühere Experimente Klarheit über Geschehnisse am Himmel liefern kann.

Unter der Bezeichnung "Armillarsphäre" (auch "Weltmaschine") soll es sich bei diesem Gerät einmal um eines der wichtigsten der altertümlichen Astronomie gehandelt haben: Diese "Kugel aus Ringen", wie der Name andeutet, stellt einen beweglichen Himmelsglobus dar, mit dem man relativ leicht viele Zusammenhänge und Abläufe am Firmament darstellen kann. Schon vor rund 2000 Jahren sollen solche Geräte in China oder Griechenland bekannt gewesen sein, einfachere Versionen davon existierten wohl auch bereits im alten Babylonien.

Das Zentrum dieses Gerätes ist der Kugel-Mittelpunkt, der Standort eines virtuellen Betrachters auf der Erde in einer geozentrischen Abbildung der Welt.

Mit dem Tisch-Planetarium können nun verschiedene Himmelsphänomene dargestellt werden: So z.B. die Bewegung von Sonne, Mond sowie der mit bloßem Auge sichtbaren Planeten Merkur, Venus, Mars, Jupiter und Saturn im Kontext der ebenfalls sichtbaren Sternbilder. Abhängig sind alle diese Bewegungen sowie die am Horizont des Gerätes erkennbaren Auf- und Untergänge vom Standort des Beobachters auf der Erde, den Jahreszeiten und natürlich von Datum und Uhrzeit. Als besondere Phänomene neben diesen alltäglichen und allnächtlichen Abläufen können dabei natürlich auch Sonnen- und Mondfinsternisse oder die speziellen Bewegungen in ganz besonderen Regionen der Erde dargestellt werden, etwa an den Polen oder am Äquator.

Der Benutzer dieses Tisch-Planetariums kann hier seinen speziellen Horizont als Ring mit den verschiedenen Himmelrichtungen erkennen, rechtwinklig dazu ist der drehbare Meridian-Ring eingebaut, an dem man seine geografische Breite einstellen kann. In den Meridian wiederum wird der "Stundenring" eingearbeitet, der gleichzeitig auch den Himmeläquator darstellt und zur Einstellung der Uhrzeit dient, zu der das Geschehen im Modell gezeigt wird.

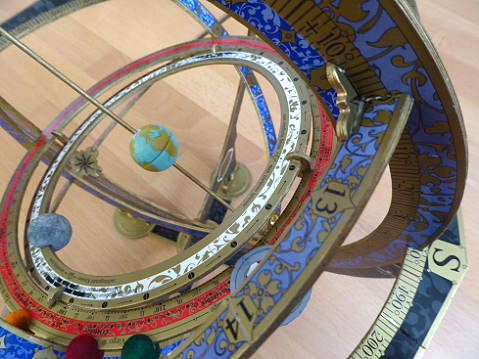

Eine lehrreiche `Weltmaschine´...Ebenfalls drehbar in diesem Meridian befindet sich nun die "Himmelskugel", die aus zwei konzentrischen und rechtwinklig angebrachten Ringen besteht, mit der man das bewegliche Firmament über dem Betrachter simulieren kann. Angezeigt wird darin u.a. die Höhe der beobachteten Himmelkörper über dem Himmelsäquator (Deklination).

In der drehbaren Himmelskugel fest eingebaut in ganz bestimmtem Winkel ist nun noch der vorletzte Ring des Planetariums: Die bereits oben erwähnte Ebene der Ekliptik, auf der die Bahnen von Sonne und Planeten verlaufen. Innerhalb der Ekliptik und in dieser drehbar schließlich der letzte Ring, nämlich die leicht dagegen geneigte Mondbahn (Mondknotenring).

Mit diesen relativ wenigen und zum Teil beweglichen Komponenten kann nun die gesamte Konstellation der genannten Himmelskörper an einem beliebigen Punkt der Erde zu ebenfalls beliebigem Datum und Uhrzeit eingestellt werden.

Wenn man dann schließlich das ganze ca. 34 cm hohe und 33 cm durchmessende Gebilde am Fenster richtig zur angezeigten Himmelsrichtung gemäß Horizontring aufstellt, kann man vielleicht zu seinem eigenen Erstaunen all die Gestirne genau an der Position am Himmel sehen, die man von der Zentrums-Erde im Mittelpunkt aus anpeilen kann - einfach grandios!

Wir haben für uns eine recht übersichtliche Anleitung erstellt, wie man einfachstmöglich die aktuelle Einstellung des Gerätes vornehmen kann. Dieses Vorgehen in insgesamt 8 Schritten (sofern alle Himmelskörper angezeigt werden sollen) wollen wir hier nur kurz andeuten:

  1. Einstellen der geografischen Breite des Beobachtungsortes am Meridian:
    Unten am Nadir des Gerätes (gegenüber vom Zenit) mit negativem  Vorzeichen
  2. Drehen der Erdkugel im Zentrum: Standort (z.B. Europa) Richtung Stundenring 12:00 Uhr
    (= Betrachtungsrichtung des Beobachters)
  3. Mond(knoten)ring auf Ekliptik verschieben gemäß Tabelle der Mondknotenpositionen (muss nur ab und zu gemacht werden). Einstellung dann gemäß den (derzeit nicht mehr herunterladbaren) Handreichungen: "Einführung in die Himmelkunde" von Klaus Hünig, Kap. 13. Mondbahn und Mondknoten, S. 25)
  4. Sonne (goldene Kugel) außen auf Ekliptikring stecken gemäß aufgedruckter Datumsskala
  5. Mond (silberne Kugel) innen auf den Mond(knoten)ring stecken gemäß der auf dem benachbarten Ekliptikring aufgedruckten Längenskala (°) (Ermittlung gem. Tabelle "Mond-Ephemeriden" von Der-Mond.org)
  6. Planeten Merkur (gelb), Venus (grün), Mars (rot), Jupiter (orange), Saturn (violett) außen auf den Ekliptikring stecken gemäß aufgedruckter Längenskala (°) (Ermittlung gem. "Planetenrechner" vom AKA)

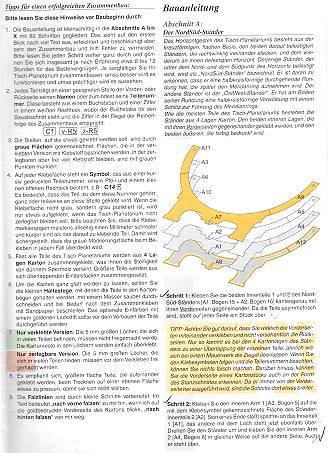

  7. Detaillierte Bauanleitung ...Aktuelle Uhrzeit in Wahrer Ortszeit (WOZ) ermitteln: Umrechnen MEZ/MESZ in WOZ für Stundenring-Einstellung
    (Ermittlung mit dem Sonnenauf-/-untergangsrechner des Explorer Magazins oder gemäß den unter Pkt. 3 bereits erwähnten Handreichungen, Kap. 4. Zonenzeiten und Zeitzonen, S. 36 + 35 für die Zeitgleichung)
  8. Himmelskugel so weit drehen, bis die Sonne über/unter der Uhrzeit (gemäß errechneter WOZ) des benachbarten Stundenrings steht - fertig! Die Gesamtkonstellation entspricht der aktuellen Position der Himmelskörper aus der Sicht des Beobachters.

Das Kartonmodell Tisch-Planetarium wurde von uns zum Preis von 32,90 EUR (Stand 11/15) als Set beschafft zusammen mit so genannten "Buchschrauben", die den Aufbau als zerlegbare Version ermöglichen (sicher ist sicher! ), auch wenn die Zerlegung noch nicht so schnell wieder erfolgen wird.

Das Modell kommt als Mappe daher mit goldbedruckten Offsetkartonbögen, aus denen die benötigten Einzelteile herausgedrückt werden können. Horizontständer, Meridian, Himmelskugel, Ekliptik und Mondbahn bestehen aus einem kräftigen Karton, der in jeweils 4 Lagen zusammengeklebt wird und damit fast die Stabilität von Sperrholz erreichen soll.

Die Gestirne werden als elastische Kugeln geliefert, die nach entsprechender Bemalung auf die Ekliptik bzw. die Mondbahn aufgesteckt und dort verschoben werden können. Die Erde im Mittelpunkt des Gerätes besteht aus zwei Halbkugeln aus Holz, die man beliebig bemalen kann. Wir haben dafür die ungefähren Umrisse der Kontinente gewählt, um hier leicht den eigenen Standort und die Blickrichtung des Beobachters sichtbar zu machen.

Die Bauanleitung ist extrem ausführlich und getrennt für die zerlegbare sowie die fest verklebte Version. Sie ist sehr exakt und verweist auf viele Details, um Fehler beim Zusammenbau zu vermeiden. Lediglich ein kleiner Fehler ist uns hier aufgefallen: Im Schritt 77 wird irrtümlich die Position eines Drahtstiftes mit 66,6° angegeben, gemeint ist aber die tatsächlich vorhandene richtige Position 23,4°, die die Neigung der Ekliptik gegen den Himmelsäquator bezeichnet.

Ein weiterer kleiner Fehler betrifft das Modell selbst und er ist in der Anleitung auch erwähnt: Bei einem angabegemäß kleinen Teil der Auflage (so auch bei unserem Modell) wurden auf einigen Bögen der Himmelkugel aufgrund eines "technischen Versehens" die Ziffern 65,5° statt 66,6° gedruckt und mussten daraufhin von uns mit einem Filzstift korrigiert werden.

Ansonsten ist das lehrreiche Modell, zu dem viele Informationen nicht nur in der Anleitung, sondern auch im Internet bereitgestellt werden, auch ein echter Blickfang. Dies gilt insbesondere dann, wenn man die Kanten der diversen Ringe wie empfohlen mit einem Lackstift ebenfalls vergoldet - eine insgesamt im wahrsten Sinne des Wortes "runde Sache" nicht nur für Amateurastronomen!

Mittag im Dezember: Sonne (links) an höchster Stelle ... Sonne und Planeten auf der Ekliptik: Dem Saturn wurde noch ein Ring spendiert ... Der Mond hat seine eigene (etwas gegen die Ekliptik geneigte) Bahn ... Blick auf Horizontring, Stundenring sowie Himmelskugel mit Ekliptik und Mondbahn
Horizonthalter und Meridian: einfache Breiteneinstellung am Nadir ... Nordteil des Meridians: Modell zerlegbar durch Buchschrauben ... Noch einmal Mittag im Dezember in unseren Breiten ... Und kurze Tage in München: Sonnenuntergang im Dezember ...

1. Nachtrag, Dezember ´15: Prost!

Da hatten wir doch gleich noch eine größere Bestellung versucht gegen Ende des Jahres 2015: Wir wollten u.a. noch ein Kopernikus-Planetarium bestellen, einen "originalen" Sextanten, eine drehbare Sternkarte und natürlich zur Hilfe bei der dauernden Fragestellung, die "Wahre-Zeit-Uhr". Zugegeben, es war bereits tief in der Nacht bei dieser Bestellung, aber was war dann zu sehen?

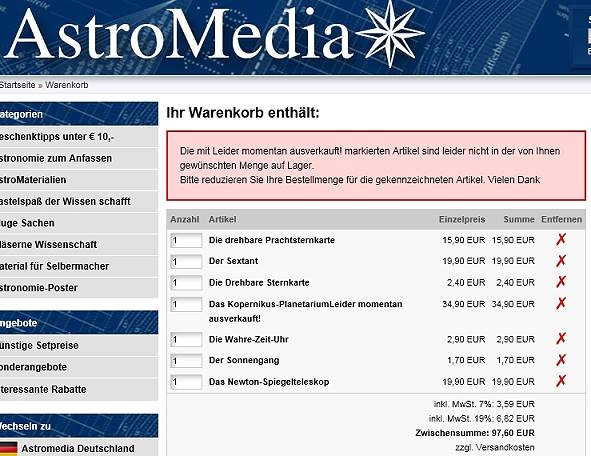

Großer roter Kasten mit warnenden Hinweisen zu momentan ausverkauften Artikeln, dahinter bei allen Bestellungen ein großes rotes "Entfernungs-Kreuz":

Gut eingebaut: Ein einziger Hinweis auf momentan ausverkauften Artikel ...

Wir mailten den Verkäufer an mit der etwas übereilten Frage, ob sämtliche Artikel nicht mehr erhältlich wären und machten auch unseren Unmut dazu deutlich. Dazu dann am Folgetag die Reaktion eines Herrn Nils R. von AstroMedia: "Don't drink & mail !"

Klar, wir haben uns schlappgelacht bei soviel Verkäuferhumor, schließlich gab es hinter einer Artikelbezeichnung ja tatsächlich ohne Blank, Punkt und Komma einen "Leider momentan ausverkauft!"-Hinweis, wie man schließlich bei genauerem Hinsehen feststellen konnte, zusammen mit diesen roten Kreuzen bei allen Artikeln.

Also wohl ein Fall für unsere bewährte Fachabteilung "Dümmer geht´s ümmer"!? Nun, die hat uns inzwischen mitgeteilt, wir sollten bitte in Zukunft stocknüchtern (!) genauer hinsehen und lieber bei bedienerfreundlichen Webshops bestellen. Haben wir inzwischen gemacht: Deutlich weniger bestellt als geplant und das dann noch bei einem gewissen "Forscherladen" - geht doch, selbst wenn die letztlich auch nur die Artikel vom "Alkoholberater" verticken ..!

2. Nachtrag, Februar ´16: Einfache Zeitbestimmung mit der "Wahren-Zeit-Uhr"

Ein vielleicht kleines Problem bzw. etwas Aufwand bei der komfortablen Nutzung des Tischplanetariums kann u.U. die Bestimmung der "Wahren Ortzeit (WOZ)" sein, die der "Wahren Sonnenzeit" entspricht und die natürlich diejenige Zeit ist, die im Planetarium zählt. Diese Aufgabe, die in unserer obigen Anleitung unter Pkt. 7 aufgeführt ist, kann mittlerweile auch etwas einfacher gelöst werden als in den erwähnten "Handreichungen" erläutert.

Zum einen wird diese Information nun auch ganz bequem in der aktuellen Version des Sonnenauf-/-untergangsrechners vom Explorer Magazin geliefert, zum anderen kann man hierfür (innerhalb bestimmter Längengrade) auch die "Wahre-Zeit-Uhr" verwenden, die ebenfalls vom AstroMedia Verlag stammt und z.B. auch beim oben erwähnten "Forscherladen" erhältlich ist. Für ganz 2,90 EUR (Stand Januar ´16) gibt es drei Kartonscheiben, die man problemlos drehbar zusammensetzen kann.

Schnell montiert: Die Wahre-Zeit-Uhr ... Geliefert wird die Korrektur zur MEZ / MESZ

In drei Schritten lässt sich damit dann die Zeitdifferenz im Vergleich zur Mitteleuropäischen Zeit (MEZ) oder der Mitteleuropäischen Sommerzeit (MESZ) ermitteln und an der Scheibe ablesen: Im 1. Schritt wird die aktuelle MEZ bzw. MESZ eingestellt, im 2. Schritt die geografische Länge des Beobachtungsortes, wobei größere Städte schon auf der mittleren Scheibe aufgedruckt sind. Im 3. und letzten Schritt muss dann das Beobachtungsdatum auf dem "Zeiger" gesucht und auf die ermittelte geografische Länge eingestellt werden.

In den zwei kleinen Fenstern des Zeigers erscheinen danach die Differenzen in Minuten zur MEZ bzw. MESZ, die zur aktuellen Zeit addiert bzw. davon subtrahiert werden müssen. Das große Fenster des Zeigers bleibt dabei leer, was etwas merkwürdig wirkt: Hier soll laut Überschrift die "Wahre Ortszeit" stehen, was aber natürlich nicht der Fall sein kann. Soll man hier vielleicht sein Rechenergebnis mit einem Bleistift eintragen ..?

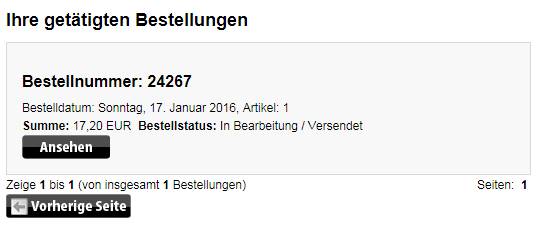

Konto Stand 19.04.16: Bestellung vom Januar 16 mit zweifelhafter Rückmeldung ...3. Nachtrag, April ´16: Die Beleidigten vom "Zuckerdamm" ...

Nun, da haben wir doch noch mal einen Bestellversuch gemacht beim AstroMedia Verlag, beim "Alkoholberater", Herrn Nils R.

Und als wir dann mit unserer Bestellung seit dem 17.01.16 ohne Rückmeldung immer noch mit dem wirklich vielsagenden Status "In Bearbeitung / Versendet" (Ja was denn nun?) festhingen, haben wir nochmal nachgefragt: Mit dem selben Ergebnis - keine Antwort!

Schließlich haben wir den Herrn erneut angeschrieben und angeregt, man möchte uns doch vielleicht besser aus seinem Shop herauswerfen, als monatelang dort hängen zu lassen ohne Hinweis, falls man uns aufgrund der wahrhaft erschreckenden bisherigen Vorgänge nicht mehr beliefern will. Und auch diesmal das Ergebnis: Keine Reaktion und obiger Kontostand auch noch Ende April ´16 unverändert, ein Vierteljahr nach der Bestellung ..!

Nun, jetzt kann man also rätseln über die Herrschaften mit der vielsagenden Adresse "Zuckerdamm": Sind sie etwa ein wenig empfindlich und "aufgelöst" vom bisherigen Bestellgeschehen? Oder muss man nur ganz einfach von albernem Kasperltheater ausgehen? Wer allerdings meint, sowas wäre ja wirklich nicht professionell, nun, den können wir mit einer früher mal gehörten Definition beruhigen: "Professionell ist, wenn man´s ganztags macht". Und das wird doch hoffentlich wenigstens passen, oder ..?
