Außenanlagen
An den Außenanlagen gibt es noch zahlreiche Arbeiten zu erledigen. Einen Teil davon möchte ich in sehr knapper Form vorstellen:
- Schwenkbarer Heckträger mit Ersatzradhalter und Fahrrad-/Motorrad-Plattform, Rückfahrstrahler, Rückfahrkamera
- Größeren 300 Liter Tank montieren und Tankunterfahrschutz bauen
- Alu-Kotflügel
- Stauraumboxen
- Halterung für Einstiegsleiter
- Markise
- Montage der Sandbleche
- Sicherheits-Features: Abdeckklappen für Dachluken und Fenster, Türverriegelung im Fahrerhaus
- Verzurrmöglichkeiten auf dem Dach schaffen
- Kanisterhalter und Wegroll-Keile montieren
Schwenkbarer Heckträger
 |
 |
Eine der größten Notwendigkeiten und gleichzeitig Herausforderungen bei den Außenanlagen ist die Konzeption eines Heckträgers, der folgende Anforderungen erfüllen sollte:
- Aufnahme des Ersatzrades (ca. 140 kg)

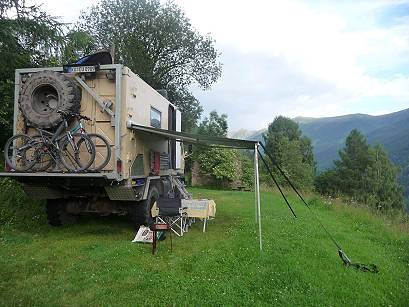

- Aufnahme eines Motorrades (ca. 120 bis 140 kg) / Fahrräder

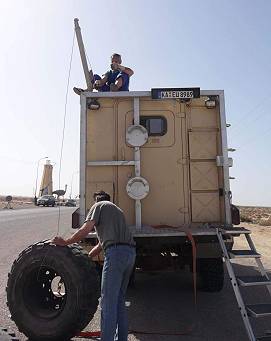

- Aufnahme eines handbetriebenen Krans, um das Ersatzrad oder Motorrad auf- und abzuladen
- Schwenkbar, um die Hecktür als Zugang zum Stauraum nutzen zu können
- Einfach zu bedienender Schwenkmechanismus
- Aufnahme des Ersatzrades mit Motorrad

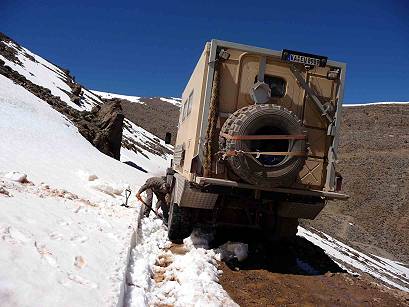

- Aufnahme des Ersatzrades ohne Motorrad, aber mit zusätzlichem Reifen (kein Komplettrad)
- Klapp- und abnehmbare Motorrad-Plattform
- Aufnahme der Rücklichter, Rückfahrstrahler, Rückfahrkamera und Nummernschildbeleuchtung
 |
 |
Mittels Torverschluss kann der Träger in nullkommanix aufgeklappt werden. Damit bleibt der Stauraum durch die große Hecktür zugänglich (Bild oben links).
Tankunterfahrschutz / Neue Kotflügel aus Alu-Riffelblech / Zusätzliche Staukästen aus Alu-Riffelblech

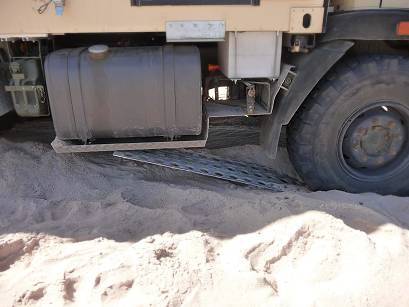

Der Tankunterfahrschutz ist deshalb nicht ganz unwichtig, weil beim Einsatz von Sandblechen diese gerne mal nach oben schnellen und die Tankablassschraube abscheren können (Bild unten links).

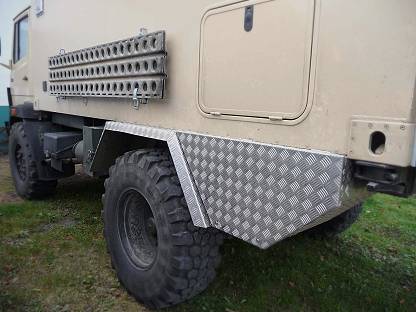

Nicht nur die neuen Kotflügel sind aus Alu-Riffelblech, sondern auch zusätzliche Staukästen hinten unten am Fahrzeug (Bild unten rechts). Die Deckel schließen mit Edelstahl-Scharnieren und Edelstahl-Schlössern.
 |
 |
Halterung für die Einstiegsleiter / Markise

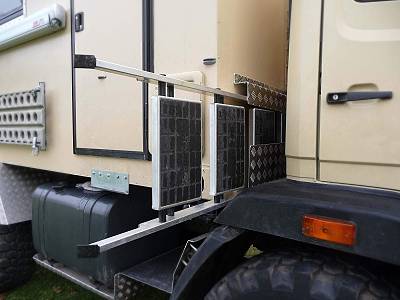

Die Leiter wird an einem gekanteten Blech unterhalb der Einstiegstür eingehängt. Zum Transport klemmt sie zwischen 2 gekanteten Blechen unterhalb des Durchstiegs an der Stirnseite des Shelters.
 |
 |

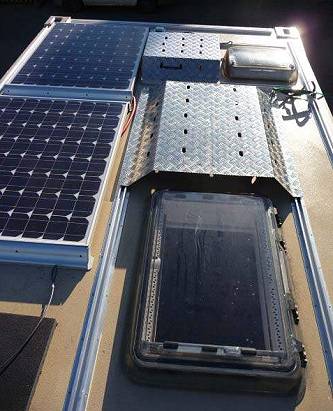

Abdeckungen für die Dachluken

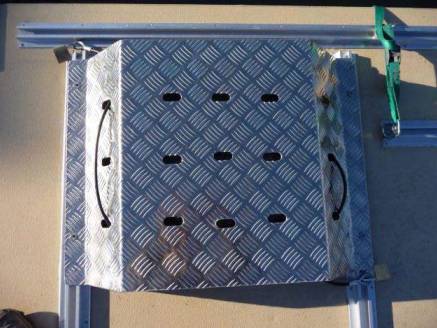

Unsere Idee ist es, das Fahrzeug bestmöglich zu sichern, wenn es unbeaufsichtigt ist, wie zum Beispiel auch bei einer Verschiffung. Dazu überlege ich mir, die Schienen aus dem Innenraum als Führungsschienen mit Sikaflex aufs Dach zu kleben und darin die Dachluken-Hauben zu befestigen. Die geschlossenen Dachluken-Hauben werden mit Stahlseil und Vorhängeschlössern gesichert ...
 |
 |
